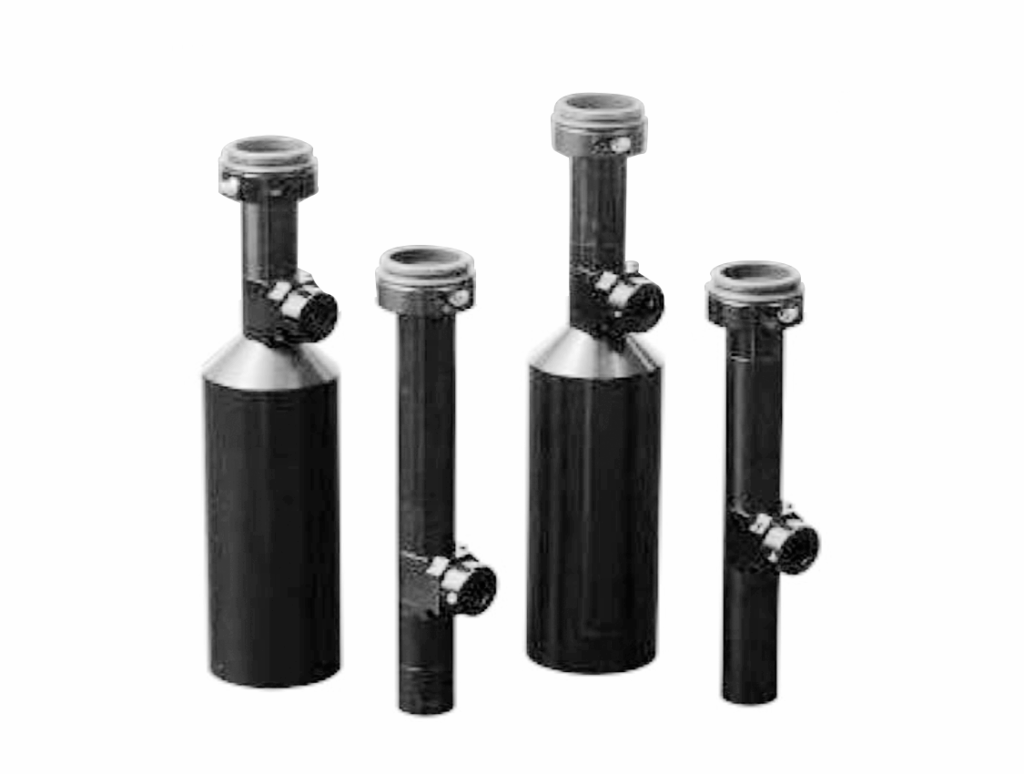

FVL Customized WD Series
Telecentric Lens for 400K-pixel camera
Various lengths of WD models other than Standard WD(65mm, 120mm) are available.
We accept custom design from 1 pc.
We accept custom design from 1 pc.
What’s New
| Model | FVL-0.5X-250D-CA | FVL-0.5X-420D-CA | FVL-1X-40D-CA | FVL-1X-140D-CA | FVL-1X-220D-CA | FVL-2X-140D-CA | VL-2X-220D-CA | FVL-8X-50D-CA-2M |
|---|---|---|---|---|---|---|---|---|
| Magnification | 0.5X | 0.5X | 1X | 1X | 1X | 2X | 2X | 8X |
| Working distance | 250 mm | 420 mm | 40 mm | 140 mm | 220 mm | 140 mm | 220 mm | 50 mm |
| Focal depth | 3.6 mm | 5.9 mm | 864 µm | 1.3 mm | 1 mm | 642 µm | 1.1 mm | 50 µm |
| Distortion | 0.3 % or less | 0.2 % or less | 0.08 % or less | 0.2 % or less | 0.5 % or less | 0.2 % or less | 0.2 % or less | 0.2 % or less |
| Resolution LP/mm | 58 LP/mm | 40 LP/mm | 128 LP/mm | 91 LP/mm | 119 LP/mm | 95 LP/mm | 56 LP/mm | 277 LP/mm |
| Resolution power | 17.0 µm | 25.0 µm | 7.8 µm | 11.0 µm | 8.4 µm | 10.5 µm | 17.7 µm | 3.6 µm |
| N.A. | 0.0223 | 0.014 | 0.046 | 0.03 | 0.04 | 0.032 | 0.019 | 0.111 |
| F number | 11.2 | 18.5 | 10.8 | 16.6 | 12.5 | 32.1 | 53.6 | 39.74 |
| Camera mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount |
| Equivalent sensor | Under 1/2 inch camera | Under 1/2 inch camera | Under 2/3 inch camera | Under 2/3 inch camera | Under 1/2 inch camera | Under 2/3 inch camera | Under 2/3 inch camera | Under 2/3 inch camera |
FVL-0.5X-250D-CA
Magnification:
0.5x
Working Distance:
250 mm
Focal depth:
3.6 mm
Distortion:
0.3% or less
Resolution LP/mm:
58 LP/mm
Resolution power:
17.0 μm
N.A.:
0.0223
F number:
11.2
Camera mount:
C-Mount
Equivalent sensor:
Under 1/2 inch camera
0.5x
Working Distance:
250 mm
Focal depth:
3.6 mm
Distortion:
0.3% or less
Resolution LP/mm:
58 LP/mm
Resolution power:
17.0 μm
N.A.:
0.0223
F number:
11.2
Camera mount:
C-Mount
Equivalent sensor:
Under 1/2 inch camera

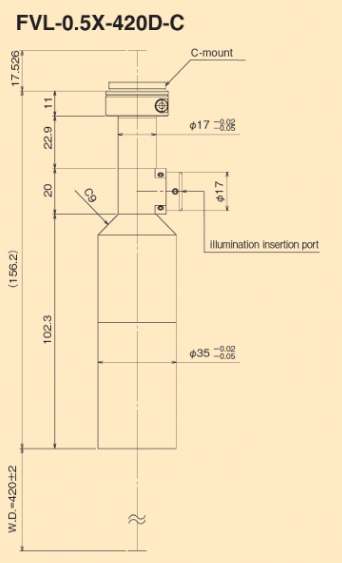

FVL-0.5X-420D-CA
Magnification:
0.5x
Working Distance:
420 mm
Focal depth:
5.9 mm
Distortion:
0.2% or less
Resolution LP/mm:
40 LP/mm
Resolution power:
25.0 μm
N.A.:
0.014
F number:
18.5
Camera mount:
C-Mount
Equivalent sensor:
Under 1/2 inch camera
0.5x
Working Distance:
420 mm
Focal depth:
5.9 mm
Distortion:
0.2% or less
Resolution LP/mm:
40 LP/mm
Resolution power:
25.0 μm
N.A.:
0.014
F number:
18.5
Camera mount:
C-Mount
Equivalent sensor:
Under 1/2 inch camera
FVL-1X-40D-CA
Magnification:
1x
Working Distance:
40 mm
Focal depth:
864 μm
Distortion:
0.08% or less
Resolution LP/mm:
128 LP/mm
Resolution power:
7.8 μm
N.A.:
0.046
F number:
10.8
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera
1x
Working Distance:
40 mm
Focal depth:
864 μm
Distortion:
0.08% or less
Resolution LP/mm:
128 LP/mm
Resolution power:
7.8 μm
N.A.:
0.046
F number:
10.8
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera

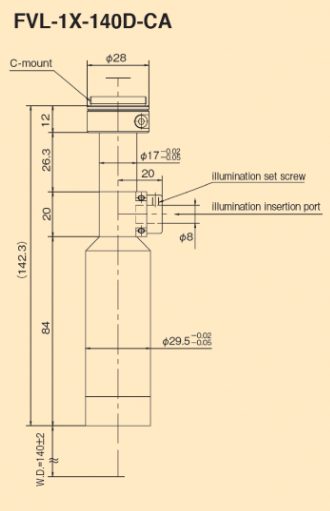

FVL-1X-140D-CA
Magnification:
1x
Working Distance:
140 mm
Focal depth:
1.3 mm
Distortion:
0.2% or less
Resolution LP/mm:
91 LP/mm
Resolution power:
11.0 μm
N.A.:
0.03
F number:
16.6
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera
1x
Working Distance:
140 mm
Focal depth:
1.3 mm
Distortion:
0.2% or less
Resolution LP/mm:
91 LP/mm
Resolution power:
11.0 μm
N.A.:
0.03
F number:
16.6
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera

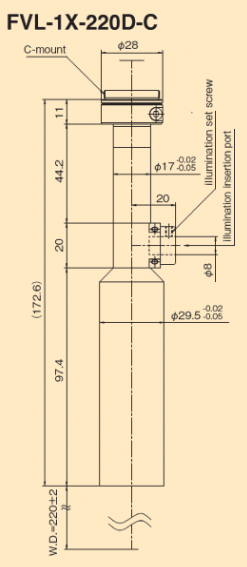

FVL-1X-220D-CA
Magnification:
1x
Working Distance:
220 mm
Focal depth:
1 mm
Distortion:
0.5% or less
Resolution LP/mm:
119 LP/mm
Resolution power:
8.4 μm
N.A.:
0.04
F number:
12.5
Camera mount:
C-Mount
Equivalent sensor:
Under 1/2 inch camera
1x
Working Distance:
220 mm
Focal depth:
1 mm
Distortion:
0.5% or less
Resolution LP/mm:
119 LP/mm
Resolution power:
8.4 μm
N.A.:
0.04
F number:
12.5
Camera mount:
C-Mount
Equivalent sensor:
Under 1/2 inch camera

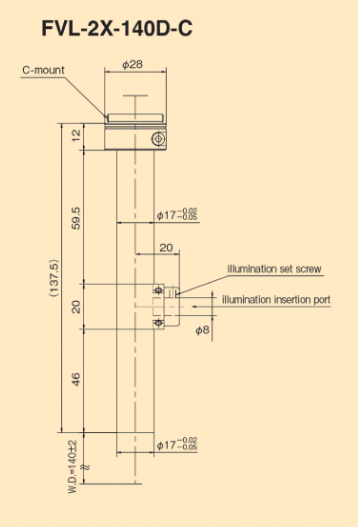

FVL-2X-140D-CA
Magnification:
2x
Working Distance:
140 mm
Focal depth:
642 μm
Distortion:
0.2% or less
Resolution LP/mm:
95 LP/mm
Resolution power:
10.5 μm
N.A.:
0.032
F number:
32.1
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera
2x
Working Distance:
140 mm
Focal depth:
642 μm
Distortion:
0.2% or less
Resolution LP/mm:
95 LP/mm
Resolution power:
10.5 μm
N.A.:
0.032
F number:
32.1
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera
FVL-2X-220D-CA
Magnification:
2x
Working Distance:
220 mm
Focal depth:
1.1 mm
Distortion:
0.2% or less
Resolution LP/mm:
56 LP/mm
Resolution power:
17.7 μm
N.A.:
0.019
F number:
53.6
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera
2x
Working Distance:
220 mm
Focal depth:
1.1 mm
Distortion:
0.2% or less
Resolution LP/mm:
56 LP/mm
Resolution power:
17.7 μm
N.A.:
0.019
F number:
53.6
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera

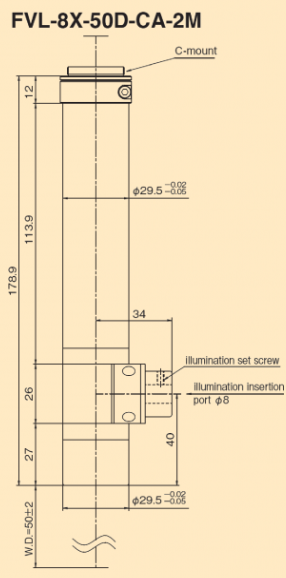

FVL-8X-50D-CA-2M
Magnification:
8x
Working Distance:
50 mm
Focal depth:
50 μm
Distortion:
0.2% or less
Resolution LP/mm:
277 LP/mm
Resolution power:
3.6 μm
N.A.:
0.111
F number:
39.74
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera
8x
Working Distance:
50 mm
Focal depth:
50 μm
Distortion:
0.2% or less
Resolution LP/mm:
277 LP/mm
Resolution power:
3.6 μm
N.A.:
0.111
F number:
39.74
Camera mount:
C-Mount
Equivalent sensor:
Under 2/3 inch camera
